Добавление в старый BIOS загрузки с USB с помощью Plop Boot Manager на примере ASUS A2500H/L

Модификация прошивки BIOS ноута ASUS A2500H/L, а именно — добавляем в прошивку BOOT загрузчик “Plop Boot Manager”.

Связано это с тем, что родная прошивка ASUS A2500H/L не особо хорошо “умеет” грузиться с USB, точнее (на мое мнение) вообще не умеет, потому, как все мои усилия закончились ничем. (в разделе Boot есть возможность включить boot c USB_ZIP устройства)и флешку ему подавай до 1Gb, не более. CD привод отдал душу богу уже давно.

Но ОС надо как-то устанавливать, поэтому было принято решение интегрировать (подшить) в Bios загрузчик Plop Boot Manаger-“маленький загрузчик, который грузит что угодно с чего угодно”. Ссылка на сайт автора — https://www.plop.at/en/home.html.

Не буду останавливаться на возможностях данного загрузчика, в сети предостаточно информации по нему.

Прежде чем начать хочу выразить Огромнейшую благодарность Роману (ник apple_rom) за оказанную помощь, техническую и моральную поддержку . Без участия Романа не родилась бы данная тема и не появился бы загрузчик в прошивке Bios Asus A2H/L.

Первым и самым важным моментом есть то, что необходимо запастись второй микросхемой BIOS c прошитой микропрограммой, которая используется в компе сейчас. Если микросхема запаяна в плату, необходимо выпаять ее и установить панельку(кроватку),в которую без труда можно будет вставлять резервную копию Bios, в случае не рестарта компа после прошивки.

Поскольку прошивка оказалась Asus-Award – утилит,(типа CBROM ,MODBIN)после долгих поисков, проб и неудач под него не нашлось, их просто не существует, а даже если и существуют, то мне не попадались. И поэтому прошивку править будем “ручками”. Первым делом понадобилось освободить место под новый модуль загрузчика, потому как в прошивке не оказалось свободных 30 Kb. Для этого запускаем утилиту >Bit14.exe a2h0213a.bin и в файле report1.dat(созданном Bit14.exe) смотрим состав модулей в нашей прошивке.

■ Award Decompression BIOS structure:

No. Item-Name Original-Size Compressed-Size Original-File-Name

0 System BIOS 20000h (128K) 114C5h (69,19K) stn.bin

1 IA-32 Microcode 502Ah (20,04K) 389Eh (14,15K) cpucode.exe

2 Other(6000:0000) 86D0h (33,7K) 43DEh (16,97K) AWARDEXT.ROM

3 Other(A800:0000) 6C81h (27,13K) 44B1h (17,17K) FILE1.ROM

4 Other(A000:0000) 1830h (6,05K) B58h (2,84K) AWARDEYT.ROM

5 ACPI table 3D38h (15,3K) 19DAh (6,46K) ACPITBL.BIN

6 Other(1002:0000) 1260h (4,59K) 7EFh (1,98K) crisis.bin

7 Other(8000:0000) 1525h (5,29K) 106Eh (4,11K) ADJ_A2H.ROM

8 LOGO1 ROM A000h (40K) 612Eh (24,29K) PXE_M18.ROM

9 OEM1 CODE C000h (48K) 728Dh (28,64K) 650lv2.08q

(Silicon Integr. Sys. (SiS) SiS650/1/GL/GX,740 GUI 2D/3D Accelerator BIOS)

10 LOGO BitMap 1888Ah (98,13K) 4725h (17,79K) POSTA7N4.OSB

11 Other(8013:0000) 124BAh (73,18K) 1C09h (7,01K) ASUSLOGO.BIN

Было решено выбросить модули всевозможных логотипов, в данном случае файлы №8;10;11

Для этого открываем a2h0213a.bin в hex редакторе(я использую Winhex) поиском по заголовкам –lh5- находим наши (PXE_M18.ROM,POSTA7N4.OSB,ASUSLOGO.BIN) модули и удаляем их из прошивки. Для тех, кто не вкурсе поясню про Lha архивы. Прошивка Bios состоит именно из модулей, упакованных с пом. Lha и, собранных в последовательность ,без пробелов. Поэтому для поиска начала модуля находим заголовок –lh5- ,отступаем на 2 байта влево (пример %.-lh5-)-это и есть начало Lha архива. Конец такого архива всегда “00”и после него следует байт CRC(FG 2D 15 55 00 DE)Байт CRC в конце каждого модуля, это фишка ASUS —

FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF

FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF

Award Decompresion Bios

FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF

Таким образом, находим начало и конец ненужных модулей, выделяем и удаляем.

После, если потребуется, поджимаем модули, чтоб следовали один за другим без пробелов.

Должно получиться что-то вроде такого:

■ Award Decompression BIOS structure:

No. Item-Name Original-Size Compressed-Size Original-File-Name

0 System BIOS 20000h (128K) 114C5h (69,19K) stn.bin

1 IA-32 Microcode 502Ah (20,04K) 389Eh (14,15K) cpucode.exe

2 Other(6000:0000) 86D0h (33,7K) 43DEh (16,97K) AWARDEXT.ROM

3 Other(A800:0000) 6C81h (27,13K) 44B1h (17,17K) FILE1.ROM

4 Other(A000:0000) 1830h (6,05K) B58h (2,84K) AWARDEYT.ROM

5 ACPI table 3D38h (15,3K) 19DAh (6,46K) ACPITBL.BIN

6 Other(1002:0000) 1260h (4,59K) 7EFh (1,98K) crisis.bin

7 Other(8000:0000) 1525h (5,29K) 106Eh (4,11K) ADJ_A2H.ROM

8 9 OEM1 CODE C000h (48K) 728Dh (28,64K) 650lv2.08q

(Silicon Integr. Sys. (SiS) SiS650/1/GL/GX,740 GUI 2D/3D Accelerator BIOS)

Теперь прошиваем Bios мат.платы и перезагружаемся. Если все ок. переходим к подготовке файла загрузчика. Методику нашел на просторах интернет на forum.ixbt.com.

1. plpbtrom.exe и plpbtrom.bin из пакета Plop Boot Manager
2. bromcfg.exe

1. Создаем загрузчик «plpbtrom.exe -forceINT -INT18 -compress plpbtrom.bin plpbt.rom»
2. Конвертируем plpbt.rom с помощью bromcfg.exe в pci rom «bromcfg.exe plpbt.rom»

Нам нужно заменить загрузку с Lan на загрузку Plop

• Change configuration (Y/N)?y
• Vendor ID? 1039,( для других плат можно посмотреть на втором экране загрузки или в диспетчере устройств, в свойствах сетевой карты.)
• Device ID? 0900,( для других плат можно посмотреть на втором экране загрузки или в диспетчере устройств, в свойствах сетевой карты.)
• PCI device type? (e.g. 020000 for Ethernet):020000

Полученный файл назовем plpbt_PCI.rom. Теперь нужно полученный файл добавить в прошивку Bios.Для этого, берем подобный- Award-овский Bios с которым нормально работает Cbrom.Я брал прошивку от Foxconn 461XP219.BIN.

>cbrom198 461XP219.BIN /other 4011:0 plpbt_PCI.rom

добавляем загрузчик в прошивку от Foxconn, предварительно освободив под него место таким же образом, как я писал ранее. Теперь наш загрузчик добавлен с нужными заголовками в прошивку. Осталось его перенести из Foxconn в Asus прошивку. Для этого в HEX редакторе, в файле 461XP219.BIN находим модуль plpbt_PCI.rom, выделяем от начала(-lh5- минус 2 байта), до конца и копируем его в отдельный файл. В HEX редакторе oткрываем Asus Bios a2h0213a.bin,находим сразу за последним модулем ( 650lv2.08q ) пустое место (FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF ) и сразу, без пробела, за байтом CRC вставляем наш ,вытащенный из Foxconn прошивки, файл plpbt_PCI.rom. Сохраняем всю прошивку и открываем в BIT14.exe.

■ Award Decompression BIOS structure:

No. Item-Name Original-Size Compressed-Size Original-File-Name

0 System BIOS 20000h (128K) 114C5h (69,19K) stn.bin

1 IA-32 Microcode 502Ah (20,04K) 389Eh (14,15K) cpucode.exe

2 Other(6000:0000) 86D0h (33,7K) 43E1h (16,97K) awardext.rom

3 Other(A800:0000) 6C81h (27,13K) 44B1h (17,17K) FILE1.ROM

4 Other(A000:0000) 1830h (6,05K) B58h (2,84K) AWARDEYT.ROM

5 ACPI table 3D38h (15,3K) 19DAh (6,46K) ACPITBL.BIN

6 Other(8000:0000) 1525h (5,29K) 106Eh (4,11K) ADJ_A2H.ROM

7 OEM1 CODE C000h (48K) 728Dh (28,64K) 650lv2.08q

(Silicon Integr. Sys. (SiS) SiS650/1/GL/GX,740 GUI 2D/3D Accelerator BIOS)

8 LOGO1 ROM 7400h (29K) 72DBh (28,71K) plpbt_PCI.rom

(Silicon Integr. Sys. (SiS) SiS900 10/100 Ethernet Adapter BIOS)

■ Award Decompression BIOS Main CheckSums Status:

No. Item-Name CheckSum Calculated-CheckSum Address Status

0 System BIOS 80h 80h 114C5h Correct

1 IA-32 Microcode 0Bh 0Bh 14D64h Correct

2 Other(6000:0000) 25h 25h 19146h Correct

3 Other(A800:0000) 1Dh 1Dh 1D5F8h Correct

4 Other(A000:0000) F2h F2h 1E151h Correct

5 ACPI table 46h 46h 1FB2Ch Correct

6 Other(8000:0000) A5h A5h 20B9Bh Correct

7 OEM1 CODE 68h 68h 27E29h Correct

8 LOGO1 ROM ─── 8Bh ────── Absent

В структуре файла видим добавленный модуль №8 как LOGO1 ROM – это из-за ID4011:0,нам это не мешает. Далее находим прочерки в графе checksum и addres,а между прочерков рассчитанный CRC модуля №8.Нужно “8B” записать в прошивку после модуля plpbt_PCI.rom сразу за нулевым байтом и сохранить прошивку. Контрольно ,еще раз открыть прошивку с пом. BIT14.exe и проверить модуль №8,должно быть так:

8 LOGO1 ROM 8Ch 8Ch 27E2Bh Correct

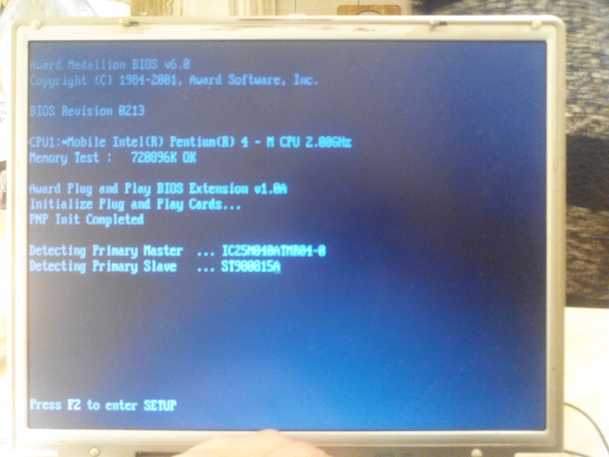

Прошиваем a2h0213a.bin во флеш, перезагружаемся и заходим в Bios Setup.

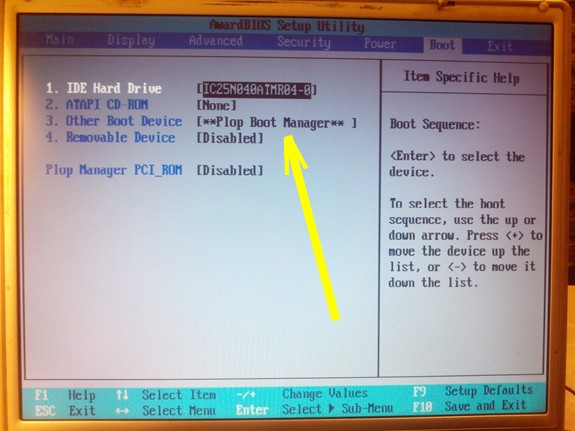

В разделе Boot в графе “Onboard Lan Boot ROM” — ставим Enable .В списке boot устройств, включаем “INT18 Dewice (Network)” и поднимаем его на самый верх, чтобы под №1 списка стоял INT18 Dewice. Перезагружаем и, если все сделано правильно,видим меню Plop загрузчика.

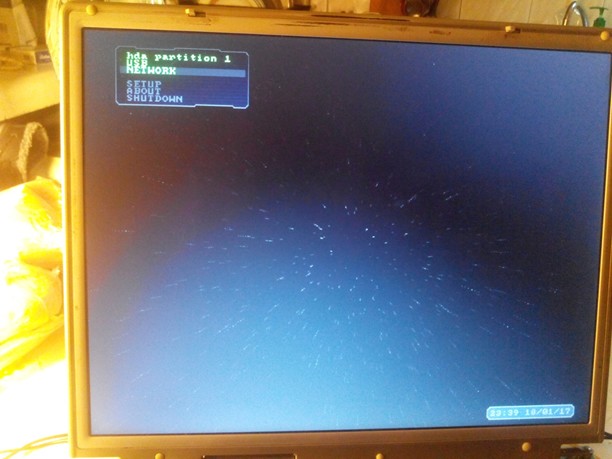

Можно пользоваться. При желании, для красоты, можно поменять надписи в Bios Setup скажем к примеру “Onboard Lan Boot ROM” заменить на “Plop Boot Manager Rom”.

Дополнение:

С моей точки зрения, иметь модифицированный bios и не видеть этого в bios setup – это, мягко выражаясь, не эстетично. Поэтому решено было заменить надпись “INT18 Device (Network)”и”On Board Lan Boot ROM” на что-то более правдоподобное, связанное с добавленным модулем загрузчика. Хотя все проделанное ранее уже является полностью работоспособным и можно вполне оставить как есть, решать каждому индивидуально. Я за эстетичность и выбор мой очевиден.

Открываем файл BIOS в HEX редакторе и находим модуль AWARDEXT.ROM .Далее, уже по знакомому сценарию: выделяем, копируем и распаковываем его. В распакованном виде вновь открываем его в HEX редакторе. Поиском находим текст “INT18 Device (Network)” и прописываем вместо него свою надпись латиницей “**Plop Boot Manager** ”,тут я не менял количество символов, не знаю наверняка, что произойдет, если добавить или убрать пару букв, вероятнее всего это не имеет значения, но экспериментировать не стал. Аналогично поступаем с другим заголовком, определяющим Boot по сети,(менеджер Plop добавлен, как сетевое устройство).

После, опять-же, знакомые процедуры-добавляем отредактированный модуль в “левую” прошивку от Award 6.0 c помощью, уже знакомого, CB-рома который нормально работает с этим “левым”Award-ом.( >cbrom198 461XP219.BIN /other 6000:0 AWARDEXT.ROM).И снова в HEX редактор, как и с модулем загрузчика, выделяем AWARDEXT.ROM от начала(-lh5- минус 2 байта), до конца и копируем его в отдельный файл. В HEX редакторе oткрываем Asus Bios a2h0213a.bin и меняем модуль AWARDEXT.ROM отредактированным. Тут внимание. Новый (редактированный AWARDEXT) может отличаться по размеру от оригинала. Необходимо проконтролировать:

1.Чтобы модуль (+байт CRC) был добавлен без пробелов и остатков старых модулей, если он (модуль) вышел короче по размеру;

2.Чтобы модуль своим “фостом” не затер следующий за ним модуль, если он длиннее …

3.Чтобы общий размер прошивки остался прежним (262144);

4.Чтобы модуль декомпрессора и бутблока остались на прежних местах в адресном пространстве.

Источник

Загрузка с USB-флешки при помощи программы Plop boot manager

Plop boot manager — это универсальный загрузчик с невероятно разнообразными функциями. Программа позволяет выбрать устройство, с которого будет осуществляться загрузка, минуя вход в BIOS. Поддерживает загрузку с любой операционной системы, будь то Windows XP, Windows Vista, Windows 7, Windows 8 или Linux. Может запускаться с флеш-накопителя, жесткого диска, флоппи-дискеты, по сети, с CD или DVD. диска.

После установки Plop boot manager и запуска программы появляется меню, где можно выбрать загрузочный раздел. Благодаря тому, что раздел имеет собственные USB-драйвера, возможно произвести загрузку даже с тех устройств, на которых в силу ряда причин не получается или не предусмотрена загрузка через USB интерфейс. Например, распространённой проблемой является загрузка на старом компьютере с USB флеш-накопителя, компьютер просто на просто не видит флешку.

Основные возможности программы

• Загрузка с CD-DVD дисков без поддержки такой функции в BIOS.
• Загрузка с USB без поддержки такой функции в BIOS (UHCI, OHCI и EHCI).
• Загрузка с жесткого диска, флеш-накопителя, флоппи-дискеты, с CD-DVD диска.
• Загрузка различными загрузчиками: LILO, GRUB, Syslinux, Isolinux, Pxelinux (network).
• Загрузка с модуля ISA-PCI ROM.
• Возможность создания профилей загрузки для различных операционных систем.
• Позволяет произвести загрузку с поддержкой 16 разделов.
• При установке на жесткий диск не требуется создавать отдельный раздел.
• Позволяет скрывать пункты загрузки.
• Обратный отсчет при загрузке.
• Защита паролем компьютера и менеджера загрузки.
• Резервное копирование таблицы разделов.
• Текстовый режим интерфейса 80×50.
• Графические режимы интерфейса пользователя 640×480, 800×600, 1024×786, 1280×1024.
• Редактирование MBR таблицы разделов.
• Можно запустить в загрузочном меню Windows.
• Резервное копирование данных Partition Table.

Программа свободно распространяется и абсолютна бесплатна.

Plop boot manager можно скачать с официального сайта www.plop.at , выбираем нужную версию, скачиваем, распаковываем и устанавливаем.

Также на сайте можно найти подробные инструкции как пользоваться программой.

Как удалить Plop boot manager

Открываем командную строку с правами администратора, вводим команду bcdedit /v ,

получаем список, ищем идентификатор Plop boot manager , копируем ID , запускаем команду bcdedit /delete , вставляем скопированный ID в скобки, жмём кнопку ENTER.

Вот и всё! Программа Plop boot manager успешно удалена. Удачи!

Источник

Настройка загрузки с флешки в виртуальных машинах VirtualBox и VMware Workstation

Виртуальные машины VirtualBox и VMware Workstation всем хороши для тестирования операционных систем и софта, только вот почему-то ни одна из этих программ-гипервизоров не предусматривает в нормальном юзабельном формате опцию загрузки с флешки. Наличие возможности загрузки с образов загрузочных CD/DVD-дисков может решить проблему с просмотром содержимого последних, но таким образом никак не будет удовлетворена потребность в тестировании готовой загрузочной флешки. Проверить работоспособность загрузочной флешки на виртуальной машине, протестировать содержащийся в составе реанимационного Live-диска софт в связке с виртуальным «железом», отснять скриншоты этого действа, установить операционную систему, дистрибутив которой имеется только в записи на флешке – да мало ли для каких нужд может понадобиться возможность загрузки с USB-носителя.

Как настроить загрузку с флешки на виртуальных машинах VirtualBox и VMware Workstation – в этом будем разбираться ниже. И для этих целей воспользуемся загрузчиком Plop Boot Manager.

0. Оглавление:

1. Подготовка образа диска Plop Boot Manager

Подробно о назначении бесплатной программы-загрузчика Plop Boot Manager речь шла в статье сайта «Как загрузиться с флешки на старых компьютерах, которые не поддерживают загрузку с USB-устройств». Призванный решать проблему отсутствия в BIOS старых компьютеров опции загрузки с USB-устройств Plop Boot Manager поможет и в решении проблемы загрузки с флешки на виртуальных машинах. Скачиваем дистрибутив последнего с официального сайта разработчика.

После распаковки архива Plop Boot Manager содержимое папки можем удалить, оставив только нужный ISO-образ диска – файл «plpbt.iso».

Этот файл лучше сразу переместить в укромное место, скажем, в папку с теми же виртуальными машинами, поскольку в процессе использования этого ISO-образа его путь размещения будет прописан в настройках гипервизоров. Последнее, собственно, далее мы и осуществим – настроим ISO-образ «plpbt» в качестве источника загрузки виртуальных машин VirtualBox и VMware Workstation.

2. Загрузка с флешки в VirtualBox

Виртуальная машина VirtualBox в момент её настройки для загрузки с флешки должна быть выключена. Жмём кнопку настроек. В появившемся окне прежде заглянем в раздел «Система», чтобы убедиться, что порядок загрузки предусматривает первоначально привод. Галочка должна быть выставлена на пункте «CD/DVD».

Теперь переходим в раздел «Носители». Кликаем «Контроллер: IDE» и выбираем кнопку с надписью «Пусто» (если никакой другой образ диска не подключён к виртуальной машине). Далее нам нужен параметр «Атрибуты». В конце графы «Привод» жмём кнопку в виде диска, далее же — кнопку обзора с надписью «Выбрать образ оптического диска».

В окне проводника открываем тот самый файл «plpbt.iso».

Всё: теперь образ диска Plop Boot Manager будет монтирован в виртуальный привод VirtualBox. Жмём «ОК».

Вставляем флешку в USB-порт компьютера. Запускаем виртуальную машину. Последняя загрузится с образа диска Plop Boot Manager и в её окне увидим минималистичное меню загрузки, в числе вариантов которой – и USB-устройства. Но прежде необходимо подключить флешку к виртуальной машине. Кликаем внизу окна маленькую кнопку с изображением USB-входа и выставляем галочку на нужном USB-устройстве. В нашем случае флешка единственная из таковых.

Перезапускаем виртуальную машину.

Снова увидим интерфейс Plop Boot Manager и теперь уже можем выбрать вариант загрузки – USB. Для взаимодействия с интерфейсом загрузчика необходимо выполнить вход в виртуальную машину с захватом мыши – т.е., сделать внутрь её окна двойной клик. Напомним, по умолчанию освобождение указателя мыши от захвата виртуальной машиной в программе VirtualBox осуществляется клавишей правый Ctrl. Для перемещения по вариантам загрузки в меню Plop Boot Manager используем клавиши навигации «↑» «↓», сам же выбор устройства загрузки подтверждаем клавишей Enter.

Чтобы виртуальная машина VirtualBox снова загружалась с жёсткого диска, можно либо выставить порядок загрузки с последнего в разделе настроек «Система» — что мы, собственно, и проверяли выше, либо извлечь образ диска из привода виртуальной машины. Это проще всего сделать, нажав кнопку в виде диска внизу окна виртуальной машины. Одной из доступных функций будет «Изъять диск из привода».

Однако если загрузочные флешки тестируются часто, можно просто в окне загрузчика Plop Boot Manager выбирать вариант загрузки с нужного раздела диска.

3. Загрузка с флешки в VMware Workstation

Ладно ещё бесплатная VirtualBox, но вот для платной программы VMware Workstation отсутствие простой и понятной опции для возможности загрузки виртуальной машины с флешки – вещь недопустимая. Тем не менее, даже заплатив, решать эту проблему будем своими усилиями.

Как и в случае с VirtualBox, виртуальная машина VMware Workstation также должна быть выключена. В окне её сведений жмём опцию изменения настроек.

Попадём в параметры виртуальной машины, здесь нам нужна вкладка «Оборудование». Перемещаемся на вкладку «CD/DVD», выставляем активной опцию «Файл образа ISO», затем с помощью кнопки обзора указываем путь к файлу «plpbt.iso». Жмём «ОК».

Вернувшись в окно сведений виртуальной машины, кликаем выпадающий список её состояний и выбираем «Включить при прошивке». В нашем случае имеем дело с последней версией VMware Workstation 11. Но в более ранних версиях программы или в разных редакциях перевода VMware Workstation эта опция может называться по-другому, например, «Включить в BIOS», англоязычный вариант — «Power On to BIOS».

В отличие от VirtualBox, VMware Workstation не предусматривает выставление порядка загрузки виртуальной машины в её настройках. Всё происходит, как на реальном компьютере: первоочерёдность устройств загрузки назначается в виртуальной BIOS – аналоге настоящей базовой системы ввода/вывода данных.

После запуска виртуальной машины в режиме BIOS выполняем вход в неё (двойным кликом внутрь окна или клавишами Ctrl+G). Для справки: по умолчанию освобождение указателя мыши в программе VMware Workstation осуществляется клавишами Ctrl+Alt. С помощью клавиш навигации «→» перемещаемся в раздел «Boot», затем клавишей «↓» опускаемся до параметра «CD-ROM Drive». Клавишей «+» выталкиваем его в начало списка и жмём «F10».

Подтверждаем решение, нажав Enter в окошке с предустановленным вариантом ответа «Yes» на запрос о сохранении конфигурации.

Виртуальная машина перезапустится, и мы увидим интерфейс загрузчика Plop Boot Manager. Также, как и в случае с VirtualBox, внизу окна виртуальной машины жмём кнопку USB-устройств и подключаем флешку.

Перезапускаем виртуальную машину.

Теперь можем входить внутрь её и в меню Plop Boot Manager выбирать вариант загрузки с USB-устройств.

Вернуть виртуальной машине VMware Workstation загрузку с жёсткого диска – процесс обратный. Нужно войти в BIOS и выставить первоочерёдность загрузки с «Hard Drive» — так, как это было ранее. Можно поступить иначе и убрать сам образ диска Plop Boot Manager. Внизу окна виртуальной машины есть кнопка в виде диска, она обеспечивает быстрый доступ к настройкам привода. Жмём «Параметры».

В окне настроек привода виртуальной машины можем либо убрать галочку с состояния устройства «Подключить», либо сделать активной опцию определения физического CD/DVD-привода.
