Обзор и тестирование видеокарты Palit GeForce GTX 750 Ti StormX Dual 2048 MB GDDR5
Данный обзор будет посвящен видеоускорителю, который относится к новой серии устройств, основанных на графическом ядре NVIDIA GM107 (микроархитектура NVIDIA Maxwell).
Речь пойдет о новой видеокарте Palit GeForce GTX 750 Ti StormX Dual , которая обладает заводским разгоном, эффективной системой охлаждения, низким энергопотреблением и качественной элементной базой. Мы сравним ее производительность с ближайшими конкурентами и изучим возможности фирменного программного обеспечения. Начнем же по традиции с таблицы спецификации.
Palit GeForce GTX 750 Ti StormX Dual 2048 MB GDDR5 (NE5X75TT1341-1073F)
NVIDIA GM107 (Maxwell)
Количество универсальных шейдерных процессоров
Поддержка технологий и API
DirectX 11.2 (Shader Model 5.0), OpenGL 4.4, NVIDIA GPU Boost 2.0, NVIDIA TXAA, NVIDIA FXAA, NVIDIA Adaptive Vertical Sync, NVIDIA Surround, NVIDIA PhysX, NVIDIA 3D Vision, NVIDIA G-SYNC, NVIDIA ShadowPlay, NVIDIA SHIELD
Номинальная / динамичная частота графического ядра, МГц
1202 (1281 с учетом использования технологии GPU Boost 2.0)
Частота памяти (эффективная), МГц
Объем памяти, ГБ
Ширина шины памяти, бит
PCI Express 3.0 x16
Цифровое — до 4096 x 2160
Аналоговое — до 2048 x 1536
Интерфейсы вывода изображения
Минимальная мощность блока питания, Вт
Размеры с официального сайта (согласно измерений в нашей тестовой лаборатории), мм
216 х 112 (230 x 112)
Отметим повышенные тактовые частоты графического процессора и микросхем памяти по сравнению с рекомендованными значениями. Это позволяет надеяться на более высокую производительность новинки.
Упаковка и комплектация
Palit GeForce GTX 750 Ti StormX Dual поставляется в красочной упаковке с качественной полиграфией. На лицевой стороне имеются: логотип компании-производителя, отметка о наличии фирменной системы охлаждения StormX Dual, а также информация о том, что новинка оборудована 2-мя ГБ памяти типа GDDR5.
Обратная сторона коробки содержит краткую техническую спецификацию новинки на разных языках, а также сообщение о поддержке ряда фирменных технологий: физического движка NVIDIA PhysX, временного сглаживания NVIDIA TXAA, ПО для оптимизации игровых параметров NVIDIA GeForce Experience, а также возможности потоковой передачи компьютерных игр на портативную игровую приставку NVIDIA SHIELD.
Также тут указаны минимальные технические характеристики, которыми должен обладать компьютер для корректной работы с тестируемым графическим ускорителем. В частности, минимальная мощность источника питания должна составлять 400 Вт, а минимальная нагрузочная способность линии +12В задекларирована на уровне 20 А.
На боковой грани имеется отметка о присутствии в комплекте фирменного программного обеспечения для разгона и мониторинга – Palit ThunderMaster.
Комплект поставки Palit GeForce GTX 750 Ti StormX Dual включает в себя только краткую инструкцию, а также диск с утилитами и драйверами. Данная комплектация обусловлена не только желанием производителя снизить конечную стоимость продукта, но и тем, что видеокарта оборудована достаточным количеством встроенных видеовыходов и не нуждается в адаптерах для подключения дополнительного питания.
Для вывода изображения предусмотрен следующий набор интерфейсов:
В целом такой набор интерфейсов позволит подключить любой монитор, даже если он обладает только устаревшим аналоговым разъемом D-Sub. Единственное, что может вызвать некоторые неудобства, является использование коннектора mini-HDMI вместо полноразмерного HDMI. Поэтому для подключения совместимых дисплеев потребуется дополнительный адаптер или соответствующий кабель.
Внешний вид и элементная база
Видеокарта Palit GeForce GTX 750 Ti StormX Dual выполнена на компактной печатной плате, которая имеет длину всего 145 мм. Графический чип обладает защитной рамкой, которая снижает риск повреждения кристалла при установке или демонтаже системы охлаждения.
Подсистема питания новинки выполнена по эталонной трехфазной схеме: две фазы для графического процессора и одна для памяти. Основным ее достоинством являются высококачественные компоненты. Так, используются твердотельные конденсаторы, которые обладают длительным сроком службы, низким внутренним сопротивлением, широким диапазоном рабочих температур и возможностью работы в условиях экстремальных нагрузок. Применяются также и полевые транзисторы с низким сопротивлением канала в открытом состоянии, которые характеризуются низким уровнем нагрева и высокой эффективностью. Еще установлены дроссели с ферритовыми сердечниками, имеющие низкое сопротивление постоянному току и более низкий уровень радиопомех.
Что касается используемого ШИМ-контроллера, то нам не удалось найти какую-либо информацию о нем, поскольку он не имел корректной маркировки.
В связи с тем, что максимальное энергопотребление графического ускорителя составляет всего 60 Вт, ему не требуются разъемы для дополнительного питания — полностью хватает 75 Вт, которыми может обеспечить слот PCI Express 3.0 х16.
Обратная сторона печатной платы лишена каких-либо значимых функциональных элементов. Выделить стоит лишь крепежные винты системы охлаждения и наклейки с краткими характеристиками и серийным номером модели.
Palit GeForce GTX 750 Ti StormX Dual основана на графическом чипе NVIDIA GM107 (Maxwell), который изготовлен по нормам 28-нм техпроцесса. Он состоит из 5-ти активных SMM-блоков, 640 универсальных шейдерных конвейеров (или ядер CUDA в соответствии с терминологией компании NVIDIA), 16-ти блоков растеризации и 40 текстурных блоков. Графический процессор работает на частоте 1202 МГц в номинальном режиме и 1281 МГц при использовании технологии GPU Boost 2.0.
Новинка обладает 2-мя ГБ памяти, набранной с помощью четырех чипов Samsung K4G41325FC-HC03 емкостью 512 МБ каждый. Обмен данными между памятью и графическим чипом осуществляется посредством 128-битной шины, пропускная способность которой составляет 96,1 ГБ/с. Напомним, что для эталонного образца данный показатель равняется 86,4 ГБ/с.
Система охлаждения
Модель Palit GeForce GTX 750 Ti StormX Dual оборудована фирменной системой охлаждения, которая занимает два слота для карт расширения. Ее общая длина, согласно измерений в нашей тестовой лаборатории, составляет 230 мм.
Верхняя часть СО представляет собой пластиковый кожух с установленными вентиляторами. Отметим, что сам кулер намного длиннее печатной платы. А благодаря специальной конструкции StormX Dual он позволяет продувать ребра радиатора одним из вентиляторов насквозь, что повышает эффективность рассеивания тепла.
Сами вертушки Apistek GA82S2M имеют изогнутую конструкцию лопастей TurboFan Blade, что увеличивает поток воздуха, не создавая при этом высокого шума в широком диапазоне скоростей вращения.
Для отвода тепла используется большой алюминиевый радиатор с увеличенной длиной ребер с одной стороны. Благодаря такой конструкции появилась возможность реализации сквозного обдува и увеличения скорости отвода тепла.
Основание радиатора контактирует с графическим чипом через тонкий слой термопасты. Фиксируется оно с помощью специальных ножек синего цвета и металлических винтов.
Для тестирования системы охлаждения видеокарты была использована программа FurMark, а фиксирования показаний датчиков проводилось с помощью утилиты MSI Afterburner. В режиме автоматического регулирования скорости вращения вентиляторов, при максимальной нагрузке, GPU нагрелось до 71ºС. При этом вентиляторы вращались на 43% от своей максимальной скорости (1685 об/мин), а уровень их шума можно было субъективно охарактеризовать, как «ниже среднего». В процессе был слышен лишь небольшой фоновый шум, что абсолютно не мешает длительному времяпровождению за компьютером.
После принудительной установки скорости вращения вентиляторов на 100% (3060 об/мин), уровень шума поднялся до субъективного показателя «выше среднего». Он стал некомфортным для длительного использования. Температура графического процессора при этом опустилась до 62ºС. Отметим, что такой режим не будет использоваться в повседневной работе, а только при разгоне и проведении стресс-тестов.
В режиме простоя частота GPU автоматически понизилась до 300 МГц, а вентиляторы стали работать очень тихо, вращаясь на 30% от своей максимальной скорости. Температура при этом опустилась до показателя 35ºС.
По итогам тестирования система охлаждения графического адаптера Palit GeForce GTX 750 Ti StormX Dual хорошо себя показала, продемонстрировав высокую эффективность и тихую работу в режиме нормальной (игровой) нагрузки.
Обзор и тестирование видеокарты Palit GeForce GTX 750 Ti KalmX с пассивным охлаждением
Благодаря новой энгергоэффективной архитектуре видеокарты GeForce GTX 750 Ti и GeForce GTX 750 получились холодными и тихими. Подобные графические решения прямо напрашивались на бесшумные модификации с пассивным охлаждением. Быстрее всех отреагировала компания Palit, представив две модели KalmX. Старшая Ti-версия будет рассмотрена в данном обзоре.
Palit GeForce GTX 750 Ti KalmX (NE5X75T00941-1073H)
Поставляется акселератор в белой коробке средних размеров. На лицевой стороне красуется изображение самой видеокарты. Вся комплектация ограничивается диском с программным обеспечением и инструкцией.
Визуально KalmX выглядит очень серьезно. Радиатор занимает два слота и заметно крупнее платы. Общая длина видеокарты 18,5 сантиметров.
Радиатор набран из массива тонких пластин, который пронизывают две тепловые трубки. На лицевую сторону нанесена декоративная пластина с логотипами.
Кулер фиксируется четырьмя винтами, один из которых защищен гарантийной пломбой.
На заднюю панель вынесено два разъема DVI и один mini-HDMI.
Взглянем на подошву кулера. В основании есть медная пластина, которая контактирует с графическим чипом. Рядом присутствует две площадки, контактирующие с транзисторами узла питания. На их поверхности находятся термопрокладки. Еще стоит отметить большое межреберное расстояние радиатора. Это сделано специально для лучшей конвекции воздуха в условиях отсутствия прямого обдува.
В плате нет ничего необычного. Выполнена она на базе стандартного дизайна GeForce GTX 750 Ti с двухфазным питанием ядра.
Сердцем видеокарты является чип GM107-400-A2 с 640 потоковыми процессорами.
Два гигабайта памяти набраны четырьмя микросхемами Samsung K4G41325FC-HC03.
Рабочие частоты соответствуют рекомендованным. Базовая частота ядра составляет 1020 МГц, эффективная частота памяти — 5400 МГц.
ASIC Quality равен 78,6%.
По итогам непрерывного 12-минутного прогрева Unigine Valley benchmark температура ядра не превысила 68 °C. Это в открытом корпусе при 27–28 °C в помещении. Результат великолепный!
Частота ядра постоянно держалась на уровне 1163 МГц с очень редкими кратковременными понижениями до 1150 МГц. А мы, напомню, всегда тестировали GeForce GTX 750 Ti именно при частоте ядра 1150 МГц. Выходит, немножко занижали потенциал референсных решений. Если уж даже с пассивным охлаждением нет превышения температурного лимита, то и стандартные карты с миниатюрным кулером смогут постоянно удерживать Boost на максимальном значении.
Ранее мы отмечали ограничение пределов разгона на картах этой серии — не более +135 МГц к базовому значению. Теперь подобных ограничений в специализированных утилитах нет, можно добиться для GPU и большей дельты частоты. Но фиксированный лимит мощности остался — похоже, это аппаратное ограничение. Наш экземпляр Palit получилось разогнать до 1230 МГц по базовой частоте при пиковом значении Boost в 1373 МГц. Память одолела 6760 МГц.
В тяжелом Unigine Valley benchmark частота ядра «плавала» в диапазоне 1330–1373 МГц. В большинстве игра разброс был поменьше. А самое приятное, что разогнанная видеокарта смогла стабильно работать без какого-либо прямого обдува. Температура выросла лишь на 4 °C.
Характеристики тестируемых видеокарт
Рассмотренный видеоадаптер сравним с участниками недавнего тестирования Radeon R7 265. Среди аналогов будет лучшая версия GeForce GTX 750 Ti от ASUS в лице STRIX-GTX750TI-OC-2GD5. Остальные соперники — более мощные и дорогие адаптеры. На их фоне можно будет оценить практическую пользу от разгона младшего участника.
В таблице традиционно указываем официальные данные по частотам Boost. На графиках указан полный рабочий диапазон частот для GeForce, включая пиковые значения.
| Видеоадаптер | Radeon R9 270 | Radeon R7 265 | Radeon HD 7850 | GeForce GTX 660 | ASUS STRIX-GTX750TI-OC-2GD5 | Palit GTX 750 Ti KalmX |
| Ядро | Curacao | Pitcairn | Pitcairn | GK106 | GM107 | GM107 |
| Количество транзисторов, млн. шт | 2800 | 2800 | 2800 | 2540 | 1870 | 1870 |
| Техпроцесс, нм | 28 | 28 | 28 | 28 | 28 | 28 |
| Площадь ядра, кв. мм | 212 | 212 | 212 | 221 | 148 | 148 |
| Количество потоковых процессоров | 1280 | 1024 | 1024 | 960 | 640 | 640 |
| Количество текстурных блоков | 80 | 64 | 64 | 80 | 40 | 40 |
| Количество блоков рендеринга | 32 | 32 | 32 | 24 | 16 | 16 |
| Частота ядра, МГц | 925 | 925 | 860 | 980–1033 | 1124–1202 | 1020–1085 |
| Шина памяти, бит | 256 | 256 | 256 | 192 | 128 | 128 |
| Тип памяти | GDDR5 | GDDR5 | GDDR5 | GDDR5 | GDDR5 | GDDR5 |
| Частота памяти, МГц | 5600 | 5600 | 4800 | 6008 | 5400 | 5400 |
| Объём памяти, МБ | 2048 | 2048 | 2048 | 2048 | 2048 | 2048 |
| Поддерживаемая версия DirectX | 11.2 | 11.2 | 11.2 | 11.1 | 11.2 | 11.2 |
| Интерфейс | PCI-E 3.0 | PCI-E 3.0 | PCI-E 3.0 | PCI-E 3.0 | PCI-E 3.0 | PCI-E 3.0 |
| Заявленный уровень мощности, Вт | 150 | 150 | 130 | 140 | 60 | 60 |
Тестовый стенд
Конфигурация тестового стенда следующая:
- процессор: Intel Core i7-3930K (3,2@4,4 ГГц, 12 МБ);
- кулер: Thermalright Venomous X;
- материнская плата: ASUS Rampage IV Formula/Battlefield 3 (Intel X79 Express);
- память: Kingston KHX2133C11D3K4/16GX (4×4 ГБ, DDR3-2133@1866 МГц, 10-11-10-28-1T);
- системный диск: Intel SSD 520 Series 240GB (240 ГБ, SATA 6Gb/s);
- дополнительный диск: Hitachi HDS721010CLA332 (1 ТБ, SATA 3Gb/s, 7200 об/мин);
- блок питания: Seasonic SS-750KM (750 Вт);
- монитор: ASUS PB278Q (2560х1440, 27″);
- операционная система: Windows 7 Ultimate SP1 x64;
- драйвер GeForce: NVIDIA GeForce 340.43;
- драйвер Radeon: ATI Catalyst 14.6 beta.
В операционной системе отключены User Account Control, Superfetch и визуальные эффекты интерфейса. Настройки драйверов стандартные. Методика тестирования описана тут.
Результаты тестирования

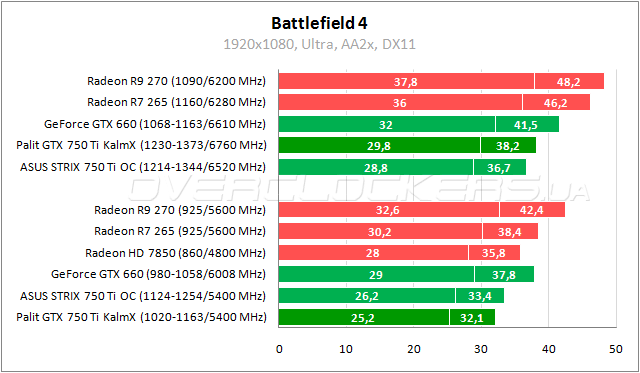

Battlefield 4
При заводских частотах Palit в Battlefield 4 проигрывает Radeon HD 7850 примерно 11–12% и уступает 15–18% старшему GeForce GTX 660. Разгон ускоряет героя обзора на 18–19%, что позволяет выйти на уровень производительности Radeon R7 265.

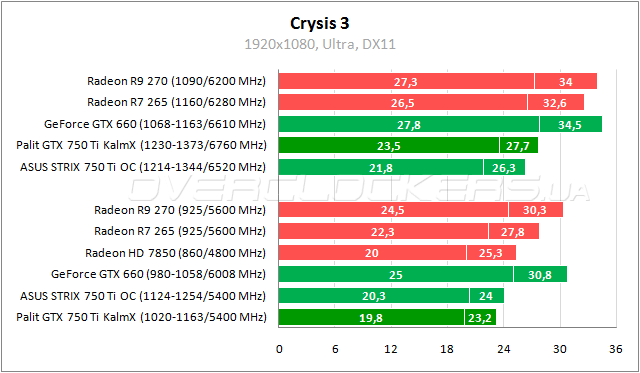

Crysis 3
Отставание 9% от младшего соперника AMD по средней частоте кадров в Crysis 3 при максимально близких минимальных показателях. Разгон дает ускорение 16–19%, что позволяет добиться крошечного перевеса над Radeon R7 265. Нагнать старшего товарища GeForce GTX 660 не удается. Заметное преимущество форсированного KalmX над разогнанным ASUS Strix.
Hitman: Absolution

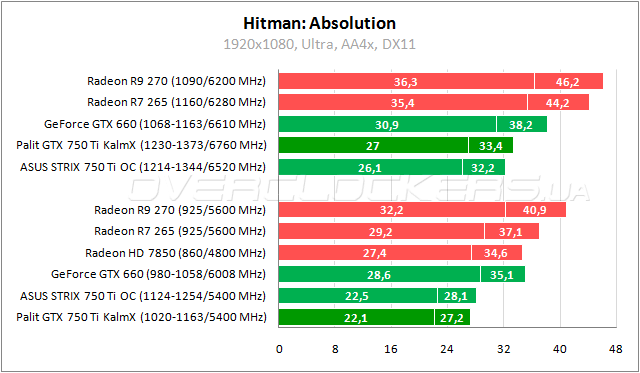

Absolution тяготеет к графическим решениям AMD. Тут GeForce GTX 750 Ti аутсайдер. Только при разгоне Palit подбирается к уровню производительности Radeon HD 7850. Польза от самого разгона 22–23%. Преимущество над разогнанным ASUS почти 4%.
Men of War: Assault Squad 2
Снова GeForce GTX 750 Ti в конце списка. Ускорение от разгона доходит до 16%, чего достаточно для достижения паритета с Radeon HD 7850, но не более того. Этот результат очень близок и к показателям GeForce GTX 660.

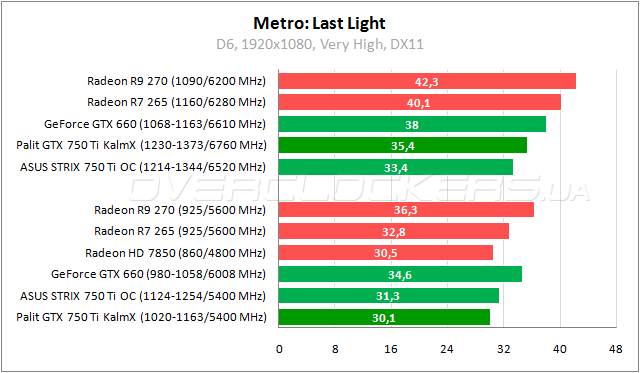

Metro: Last Light

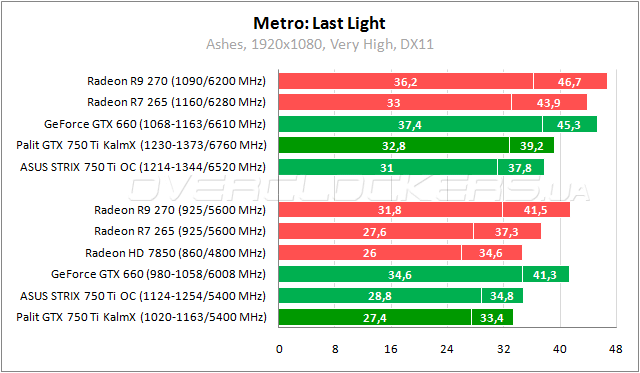

В Metro герой обзора немного выигрывает у младшего Radeon по минимальному fps, но слабее по среднеигровому показателю. Зато в разгоне Palit добивается аналогичной ситуации с Radeon R9 270, что позволяет говорить о примерном равенстве.
Во встроенном тесте расстановка сил не сильно отличается. Разве что KalmX удается за счет разгона обойти GeForce GTX 660 на заводских частотах. Прирост от разгона 18%.
Murdered: Soul Suspect

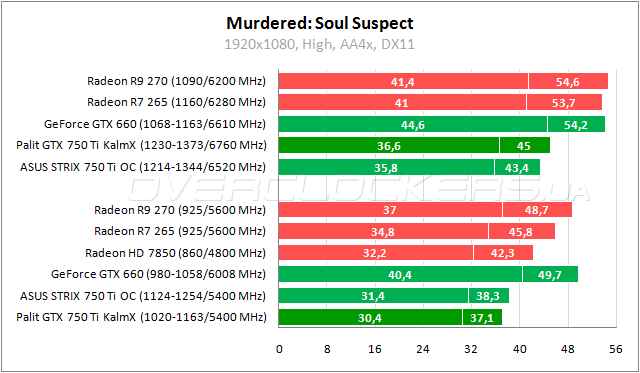

GeForce GTX 750 Ti на позиции аутсайдера в Murdered: Soul Suspect, но отставание по минимальному fps от Radeon HD 7850 незначительное. Разгон позволяет повысить производительность видеоадаптера на 20–21%. Итоговая производительность выше показателей Radeon R7 265 по минимальному fps.
Sniper Elite 3
Результаты в этой игре примечательны одинаковыми показателями у GeForce GTX 750 Ti и GeForce GTX 660. Небольшое преимущество по минимальному fps над младшим соперником AMD. А разгон позволяет достичь уровня Radeon R9 270.

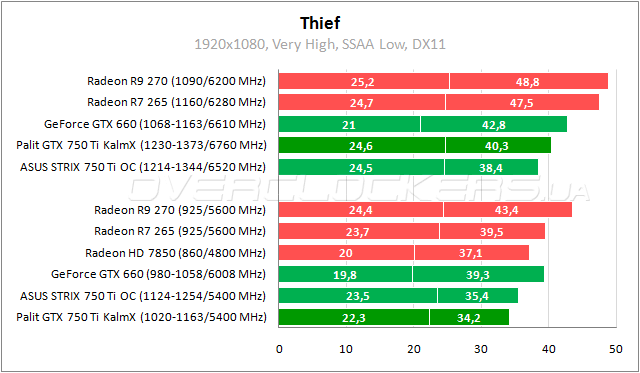

Thief
В Thief необычным выглядит преимущество по минимальному fps над GeForce GTX 660. Причина в отсутствии кратковременных резких просадок производительности, которые имели место у старшего представителя NVIDIA. В разгоне Palit немного быстрее Radeon R7 265 на заводских частотах.
Unigine Valley benchmark

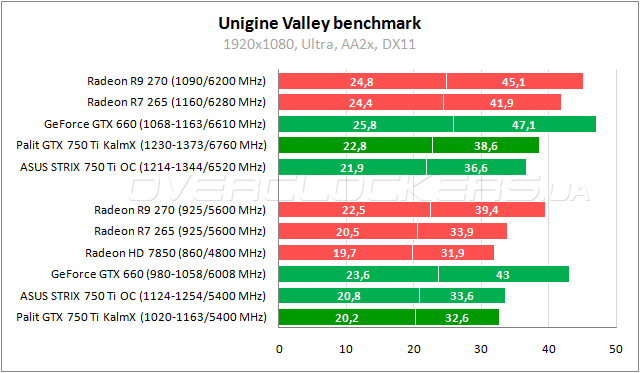

В номинале герой обзора чуть быстрее Radeon HD 7850, а при разгоне соперничает с Radeon R9 270.
Watch Dogs
И снова преимущество по минимальному fps над старшим GeForce GTX 660. В Watch Dogs имеют место знакомые «лаги», но в основном по причине недостатка памяти. Возможно, новый GeForce GTX 750 Ti более оптимально использует доступные ресурсы видеобуфера. Как бы там не было, но в итоге на GeForce GTX 750 Ti картинка более плавная в сравнении со старшими конкурентами. Только в случае с Radeon R9 270 можно говорить о реальном существенном преимуществе, да и оно компенсируется разгоном Palit. Прирост производительности от повышения частот составляет 13–18%.

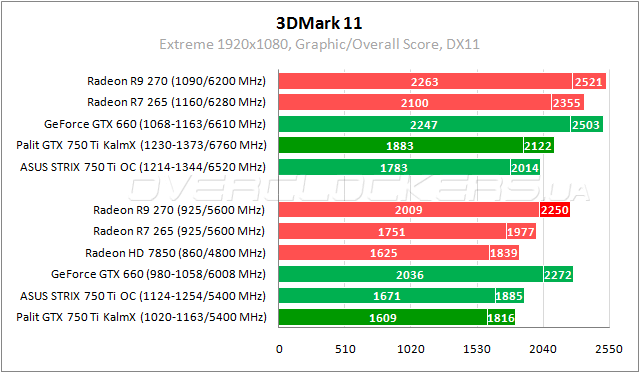

3DMark 11
Лишь 1% уступает Palit младшему Radeon. В разгоне он обгоняет Radeon R7 265 и уступает менее 7% Radeon R9 270 с заводскими частотами.

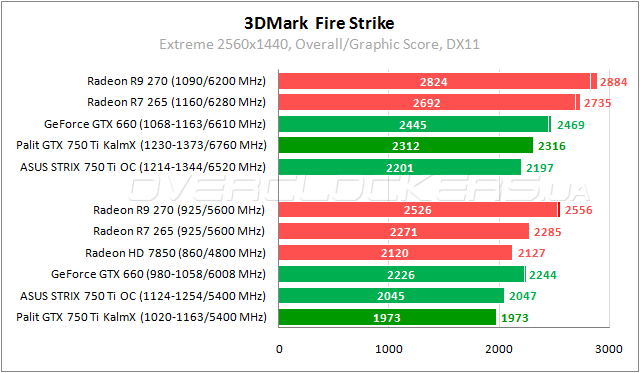

3DMark Fire Strike
Тут уже решения AMD уходят в отрыв. В номинале GeForce GTX 750 Ti проигрывает более 7% младшему представителю красного лагеря. Разгон ускоряет видеоадаптер Palit на 17% и позволяет немного обогнать GeForce GTX 660 вместе с Radeon R7 265.

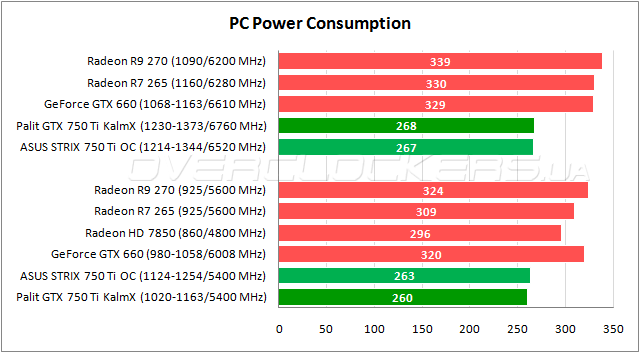

Энергопотребление
Самые низкие показатели у GeForce GTX 750 Ti. Разница же между самими этими товарищами минимальна.
Выводы
Palit GTX 750 Ti KalmX является отличным выбором для тех, кто ищет бесшумную видеокарты с пассивным охлаждением. Благодаря мощному радиатору нагрев KalmX не сильно отличается от температурных показателей GeForce GTX 750 Ti с простым воздушным охлаждением даже при достаточно жестких температурных условиях в помещении. KalmX можно использовать без дополнительного обдува и не бояться за перегрев. Хотя от себя лично я бы все равно рекомендовал эксплуатировать карты с пассивным охлаждением в корпусе с продуманной вентиляцией и внутренним вытяжным потоком, созданным корпусными вентиляторами. Кроме своей бесшумности рассмотренная видеокарта смогла дополнительно удивить отличным разгонным потенциалом. Особенно стоит отметить самые высокие частоты памяти в сравнении со всеми побывавшими у нас ранее образцами этой серии. При повышенных частотах KalmX может соперничать с Radeon R7 265, а в отдельных случаях не уступает даже Radeon R9 270 и GeForce GTX 660. Вне всяких сомнений Palit выпустил одну из лучших версий GeForce GTX 750 Ti. И это лучшее предложение среди пассивных видеокарт в целом. Все остальные доступные модели с подобным охлаждением выпускаются на базе более старых и слабых графических решений.
